HIVE #03 – Carrier Ethernet – CFM

Elérkeztünk a Carrier Ethernet hálózatok egyik legfontosabb állomásához a CFM-hez (Connectivity Fault Management), hivatkozhatnánk rá akár IEEE 802.1ag néven is, de a CFM talán jobban elterjed kifejezés a szolgáltatások basic hibadetektáláshoz. Gyakorlatilag azt lehet mondani, hogy CE hálózatok lelkét nyújtja, hiszen több funkciónak az alapját teremti meg. Feltételezve, hogy az alap beállítások (vlan és port) megtörténtek, utána gyakorlatilag pár parancs segítségével beállítható a funkció. Bekapcsolását követően az eszközök (a szolgáltatáshoz rendelt) interfészek állapotait ellenőrzi, és a következő fontosabb hibákat detektálja:

Távoli oldal státusza (RDI) – Szolgáltatás működése, illetve a távoli ügyfélport állapota (UP/DOWN)
- Amennyiben 3,5 CCM ütemben nem érkezik meg a CC csomag, akkor hibásnak ítéli a szolgáltatást

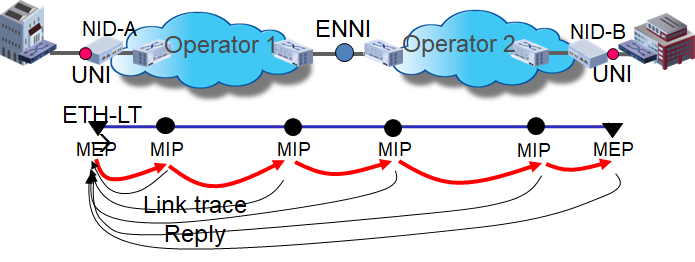

Loopback – Azt lehet rá mondani, hogy Layer 2-es PING, amely switchek esetén nem teljesen megszokott funkció
Linktrace – Layer 2-es traceroute funkció, hibadetektáláshoz

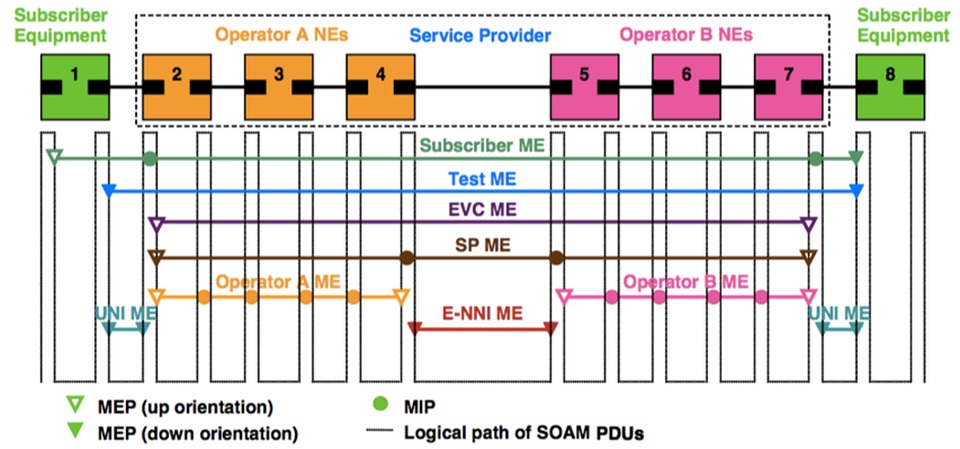

A CFM különböző domain szinteken hozható létre, segítve a teljes szolgáltatás lefedését több szolgáltató (vagy szegmens) esetén.

FM különböző Domain szinteken, illetve irányuk alapján (UP/Down).

Általában mondható, hogy a legmagasabb domain (7), az átadási ponttól – átadási pontig terjed (akár több szolgáltató esetén is), míg kisebb domain-nek (3-4) esetén inkább a szolgáltón belüli működést ellenőrzik.

Fontosnak tartjuk megemlíteni, hogy ez a funkció nem csupán Raisecom eszközökben található meg, sőt azok az eszközök amelyek támogatják a CFM-et azok együttműködésre is bírhatók.

Videónkban bővebb információk találhatók a funkció műkődéséről:
